Ökologisch Heizen mit höchstem Komfort - Erfüllt 1. BImSchV Stufe 2
Durch den Einsatz neuester Regelungstechnik wurde hier ein Produkt geschaffen, das die bereits festgelegten strengen Abgasnormen unterschreitet. Mit dieser Kesselserie nutzen Sie den Brennstoff bestmöglich aus und schonen somit unsere Umwelt. Jedes dieser Modelle ist serienmäßig mit der elektronischen Verbrennungsregelung ausgestattet.
Die permanente Überwachung der Abgas- und Kesseltemperatur bedeutet für Sie optimalen Komfort und für Ihr Holz eine stetig gleichmäßige Verbrennung. Die Physik des Verbrennungsprozesses wurde hier von der Natur abgeschaut und in exzellenter Weise in unsere Kesselmodelle integriert. Das logische Zusammenspiel von Abgas- und Kesseltemperaturanstieg in bestimmten Zeitfolgen wird hier genutzt um die Verbrennungsluft optimiert zuzuführen.
HVS-Holzvergaserkessel sollten mit Schichtleit-Pufferspeicher verwendet werden. Der Schichtleit-Einsatz gewährleistet eine dauerhaft stabile Schichtung und damit höchste Effizienz des Pufferspeichers. Somit kann eine maximale Temperatur von 95°C erreicht werden. Um einen optimalen Pufferspeicherbetrieb zu gewährleisten, muss der Kessel mit einer Ladeventileinheit betrieben werden.
Empfehlung:
Zum optimalen Betrieb des HVS 25 E empfehlen wir ein Pufferspeichervolumen von mindestens 55 Liter je kW - Kesseleistung (min. 1375 Liter). Folgende Kombinationen von Schichtleit-Pufferspeichern (auf Wunsch auch mit Wärmetauscher) sind hier denkbar:
• 1x Schichtleit - Pufferspeicher (Mit Wärmetauscher) 1500 Liter
• 2x Schichtleit - Pufferspeicher (Mit Wärmetauscher) 800 Liter
• 2x Schichtleit - Pufferspeicher (Mit Wärmetauscher) 1000 Liter
Wenig Arbeit von der Beschickung bis zur Reinigung! Holz einfüllen, anzünden und alles andere läuft automatisch. Der große Füllraum sorgt für eine lange Brenndauer. Das integrierte Gebläse garantiert auch bei kaltem Kamin einen problemlosen Start.
Durch die Anheizklappe und Türverriegelung ist ein Rauchaustritt ausgeschlossen. Darüber hinaus stabilisiert das Gebläse die Verbrennung über die gesamte Brenndauer und ermöglicht einen absolut problemlosen Betrieb. Schon ab der Kesselgröße von 25 kW kann über die große Fülltüre bequem mit Halbmeterscheiten geheizt werden, wobei durch die Füllraumtiefe auch eine gewisse Überlänge bei Scheitholz keinerlei Probleme macht. Durch die große Füllmenge ergeben sich lange Nachlegeintervalle. Der Füllraum ist innen mit einer „heißen Luftführung” versehen, wodurch eine Leistungssteigerung und beste Abgaswerte erzielt werden.
Durch die Anheizklappe und Türverriegelung ist ein Rauchaustritt ausgeschlossen. Darüber hinaus stabilisiert das Gebläse die Verbrennung über die gesamte Brenndauer und ermöglicht einen absolut problemlosen Betrieb. Schon ab der Kesselgröße von 25 kW kann über die große Fülltüre bequem mit Halbmeterscheiten geheizt werden, wobei durch die Füllraumtiefe auch eine gewisse Überlänge bei Scheitholz keinerlei Probleme macht. Durch die große Füllmenge ergeben sich lange Nachlegeintervalle. Der Füllraum ist innen mit einer „heißen Luftführung” versehen, wodurch eine Leistungssteigerung und beste Abgaswerte erzielt werden.
Technische Daten:
Füllraum / Brennstoffverbrauch
Kamin / Zugbedarf / Abgaswerte
| Nennwärmeleistung in kW | kW | 25 |
| Wirkungsgrad | % | 91,4 |
| Kesselwasserinhalt | Liter | 75 |
| Max. Betriebsdruck | bar | 3 |
| Druckverlust bei Nennlast (deta t 10 K) | mbar | 9,75 |
| Druckverlust bei Nennlast (deta t 20 K) | mbar | 1,05 |
| Zul. Druckbereich Ablaufsicherung | bar | min. 1 bis max. 4 |
| Wassereintrittstemperatur Ablaufsicherung | °C | 4 bis 15 |
| Öffnungstemperatur Ablaufsicherung | °C | bei ca. 95 |
| Geräuschpegel | dB | 45,5 |
| Netzspannung / Frequenz | V/Hz | 230 / 50 |
| Empfohlenes mindest Pufferwasservolumen | Liter | 1500 |
Füllraum / Brennstoffverbrauch
| Zulässiger Brennstoff |
gespaltenes Stückholz mit Restfeuchte von 16% +-3% |
|
| Maximale Scheitholzlänge | mm | 500 |
| Füllraum Tiefe | mm | 560 |
| Füllraum Höhe | mm | 490 |
| Füllraum Breite | mm | 440 |
| Abmessung der Füllöffnung B/H | mm | 435 / 255 |
| Brennkammerinhalt, Volumen ca. | Liter | 116 |
| Max. Füllgewicht (Buche) ca. | kg | 30 |
| Brennstoffverbr. bei Nennlast (Buche) ca. | kg/Std. | 7,1 |
| Brenndauer bei Nennlast (Buche) ca. | Std. | 4,2 |
Kamin / Zugbedarf / Abgaswerte
| Empf. mind. Kaminquerschnitt ø | mm | 150 |
| Zugbedarf | Pa | 13-15 |
| Wirksame Mindesthöhe Kamin | Meter | ca. 7 |
| Abgasmassenstrom (Bezug 13% CO2) | g/s | 16 |
| Abgastemperatur modulierend | °C | ca. 150-210 |
| Kaminzugregler empfohlen | ZUK 180 |

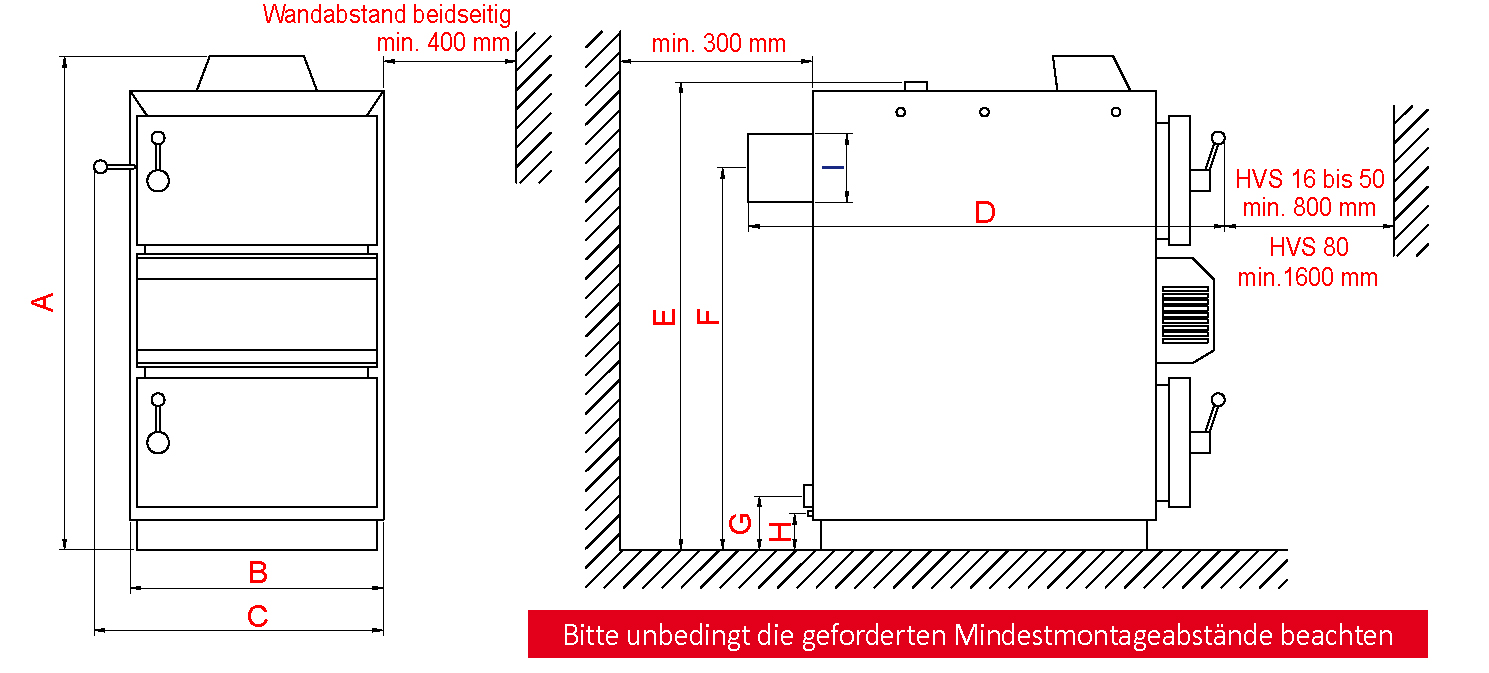

| Höhe | A | mm | 1155 |
| Breite | B | mm | 590 |
| Breite einschl. Schieber | C | mm | 645 |
| Tiefe | D | mm | 1070 |
| Höhe Vorlauf | E | mm | 1075 |
| Höhe Abgasrohr (Mitte) | F | mm | 890 |
| Höhe Rücklauf | G | mm | 115 |
| Höhe Entleerung | H | mm | 55 |
| Abgasstutzen | Ø | mm | 159 |
| Kesselvorlauf / Kesselrücklauf | Ø DN 50 | Inch | 2" IG |
| Sicherheitswärmetauscher | Ø DN 20 | Inch | 3/4" AG |
| Tauchhülse für Sicherheitswärmetauscher | Ø DN 15 | Inch | 1/2" IG |
| Entleerung | Ø DN 15 | Inch | 1/2" IG |
| Kesselgewicht | kg | 440 |
 |

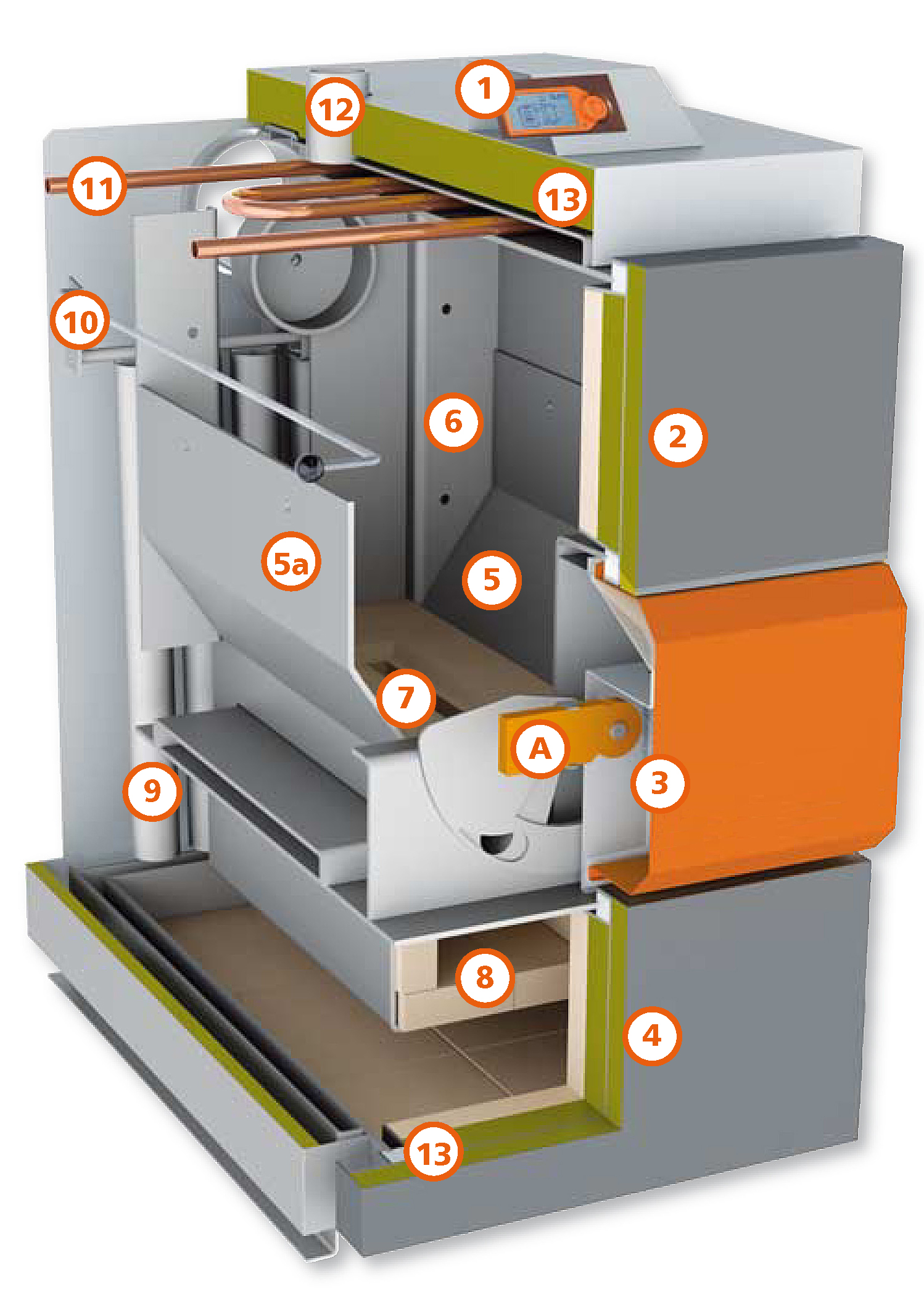

1. Regelung Grafisches Display mit permanenter Systemfunktionsanzeige 2. Füllraumtür Großzügig bemessene Füllraumtür 3. Druckgebläse Die für die optimale Verbrennung benötigte Luftmenge wird durch das serienmäßig eingebaute und stufenlose Druckgebläse zugeführt 4. Untere Tür Reinigungstür zur Entnahme der anfallenden Asche 5. Vergaserkammer Großer Füllraum (je nach Kesselgröße bis Meterscheite 5a. Abgeschrägte Vergaserraumwände Zur gleichmäßigen Zuführung der Brennstoffglut an die Vergaserdüse 6. Primärluftkanal Durch die hintere Luftführung wird die vorgewärmte Primärluft in die Vergasungskammer zugeführt 7. Keramikdüse mit Sekundärluftkanal Erzeugt die optimale Gasmischung und gewährleistet eine saubere, nach unten geleitete Holzgasflamme 8. Einschubbrennkammer aus hochtemperaturbeständigen Schamottsteinen zum restlosen ausbrand der Holzgase mit einem minimalen Ascheanfall 9. Abgaswärmetauscher mit Turbulatoren zur bestmöglichen Abgabe der Abgaswärme an das Heizungswasser 10. Anheizklappe mit Zuggestänge verhindert Rauchaustritt beim Nachlegen von Brennmaterial 11. Sicherheitswärmetauscher zur Abkühlung bei einer evtl. Überhitzung 12. Kesselvorlauf 13. Hochwertige Wärmedämmung |
