- Sparsamer, schadstoffarmer Gas-Gebläsebrenner für den universellen Einsatz an alten und neuen Heizkesseln
- geprüft nach EN 676
- Erfüllt Grenzwerte der 1.BImSchV (NOx Klasse 3)
- Präzisions-Mischeinrichtung für saubere Verbrennung
- Automatische Luftabschlussklappe
- Einfache Leistungsanpassung und Brennereinstellung
- Stabiles Aluminium-Tangentialgehäuse
- Besonders leiser Betrieb durch optimierte Schallisolierung und speziellen Luftkasten
- Fremdluftansaugung/raumluftunabhängiger Betrieb möglich
- Einfacher Anschluss durch mitgelieferten flexiblen Gasschlauch DVGW 500 mm
SGN 100H
Gas-Gebläse-Brenner von 15 bis 45 kW / einstufig
für Kesselleistung 13 - 40 kW
CE-0085AQ0916
geprüft nach DIN EN 676,
mit Gasarmaturenblock,
Anschluss Rp 3/4 für Erdgas H/L Gasfließdruck 20 mbar,
oder Bio-Erdgas,
Gewicht ca. 13 kg
Schaltung einstufig mit Vorbelüftung,
Magnetventil langsam öffnend,
geeignet für Guss-/Stahl-Heizkessel
Der Brenner besteht aus:
- Spiralgehäuse (Leichtm. Druckguss)
- Brennerrohr in leistungsbezogener Abstufung
- Hochleistungsmischsystem mit Gaslanze, verschiebbar
- Gehäusedeckel mit Funktionsteilen
- Elektromotor mit Betriebskondensator
- Hochleistungsgebläserad
- Luftdruckschalter
- Gasfeuerungsautomat nach DIN EN 298
- Ionisationssonde zur Flammenüberwachung
- Zündtransformator, Störgrad < N
- Zündelektrodenblock (Zündkabel steckbar)
- Gasarmaturenblock mit Filter, Gasdruckwächter, Gasdruckregler, Magnetventil 1 langsam öffnend, schnell schließend, Magnetventil 2 als Sicherheit (Magnetventile Klasse A), auf dem Gehäusedeckel aufgebaut.
- Abdeckhaube
- Anschlussstecker nach DIN 4791

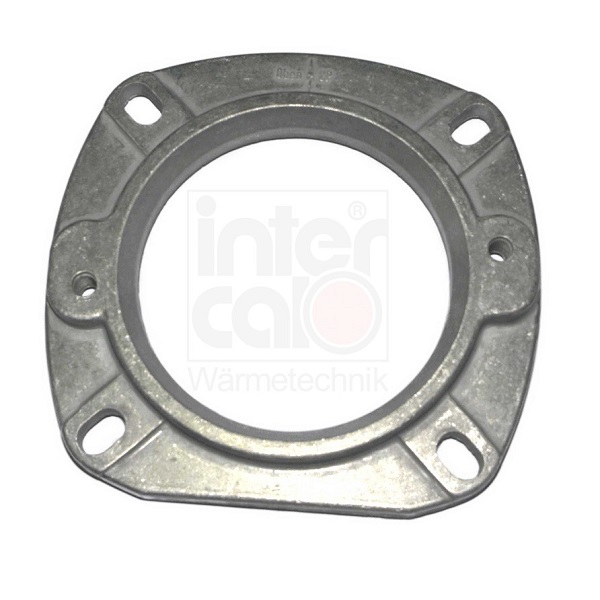

- Klemmflansch DIN EN 226
- Brennerdichtung und Anschluss-Schrauben
- Schnellverschlüsse und Service-Aufhängung zur Vereinfachung der Wartung
Der Brenner ist warmerprobt
Netz-Anschluss: 230 V, 50 Hz
Leistungsaufname im Betrieb 0,16 kW
Stromaufnahme im Betrieb ca. 1,1 A
